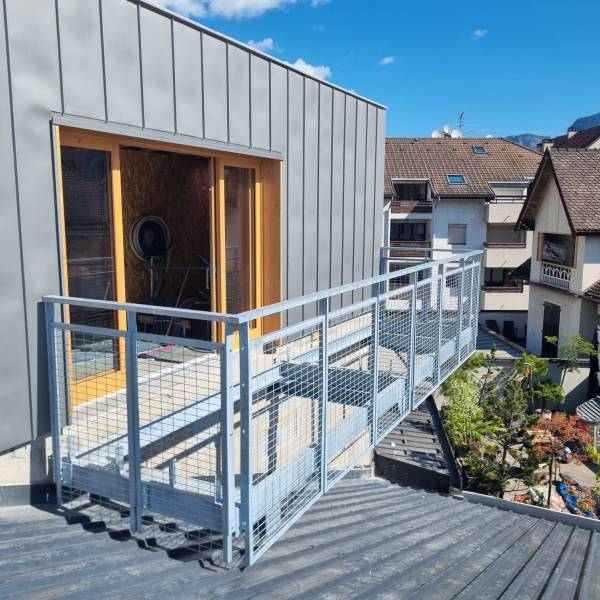

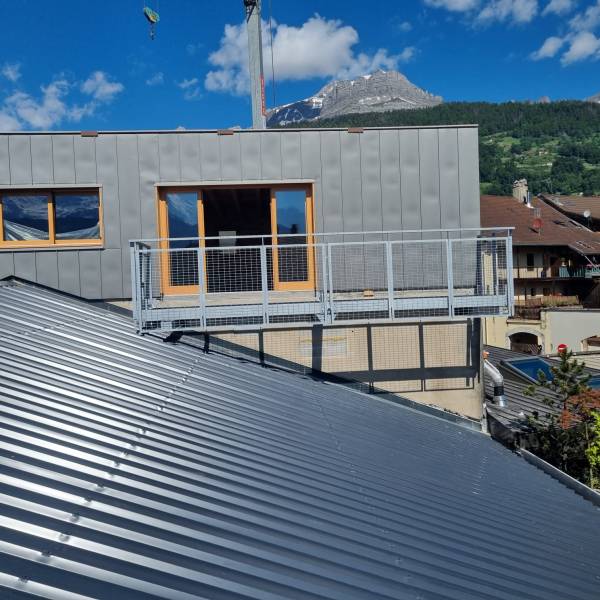

Réalisation d'une surélévation de balcon sur mesure à Sallanches (74700)

ASMT Design est intervenu à Sallanches dans le cadre d’un projet de surélévation de balcon, en partenariat avec OMMA ARCHIECTURE.

Cette opération comprenait la réalisation de dessins et plans détaillés nécessaires à l’assemblage et à la production des ensembles métalliques.

Afin de garantir la fiabilité de l’installation, un test dynamique de l’ancrage a été effectué. Deux points d’ancrage ont été mis à l’épreuve sur une dalle béton pour vérifier leur tenue. Un rapport de vérification a ensuite été établi par un bureau de contrôle indépendant.

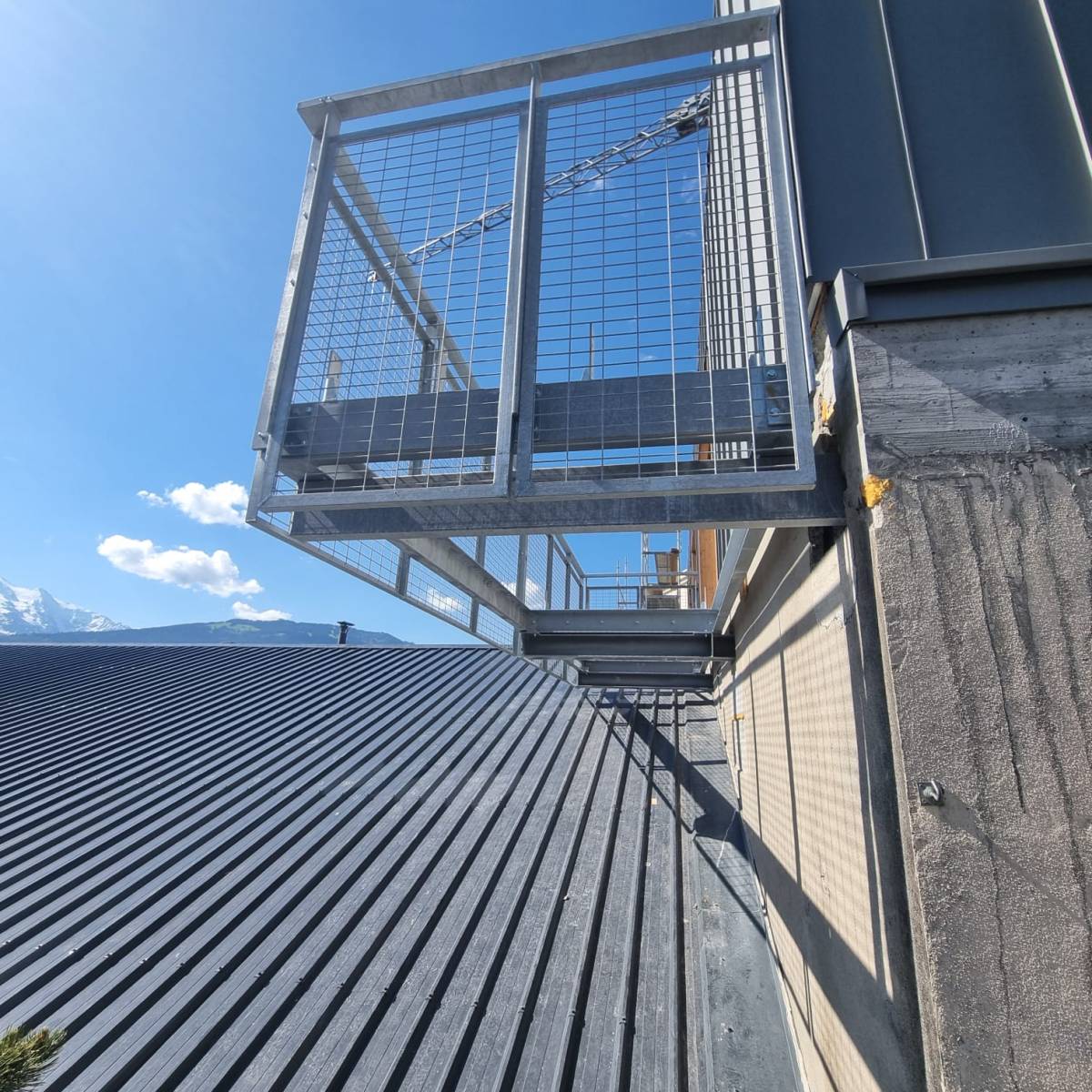

La structure du balcon a été conçue autour de trois poutres HEA160 de 1800 mm de long, équipées de platines de prolongement en acier de 80x10 mm, de platines murales et de raidisseurs. Ces poutres ont été percées pour permettre l’assemblage avec deux profils UPN140 de 6940 mm, découpés en deux éléments, et fixés sur les HEA160 à l’aide de platines boulonnées et de renforts. L’ensemble a bénéficié d’une finition galvanisée à chaud, assurant une protection durable contre la corrosion.

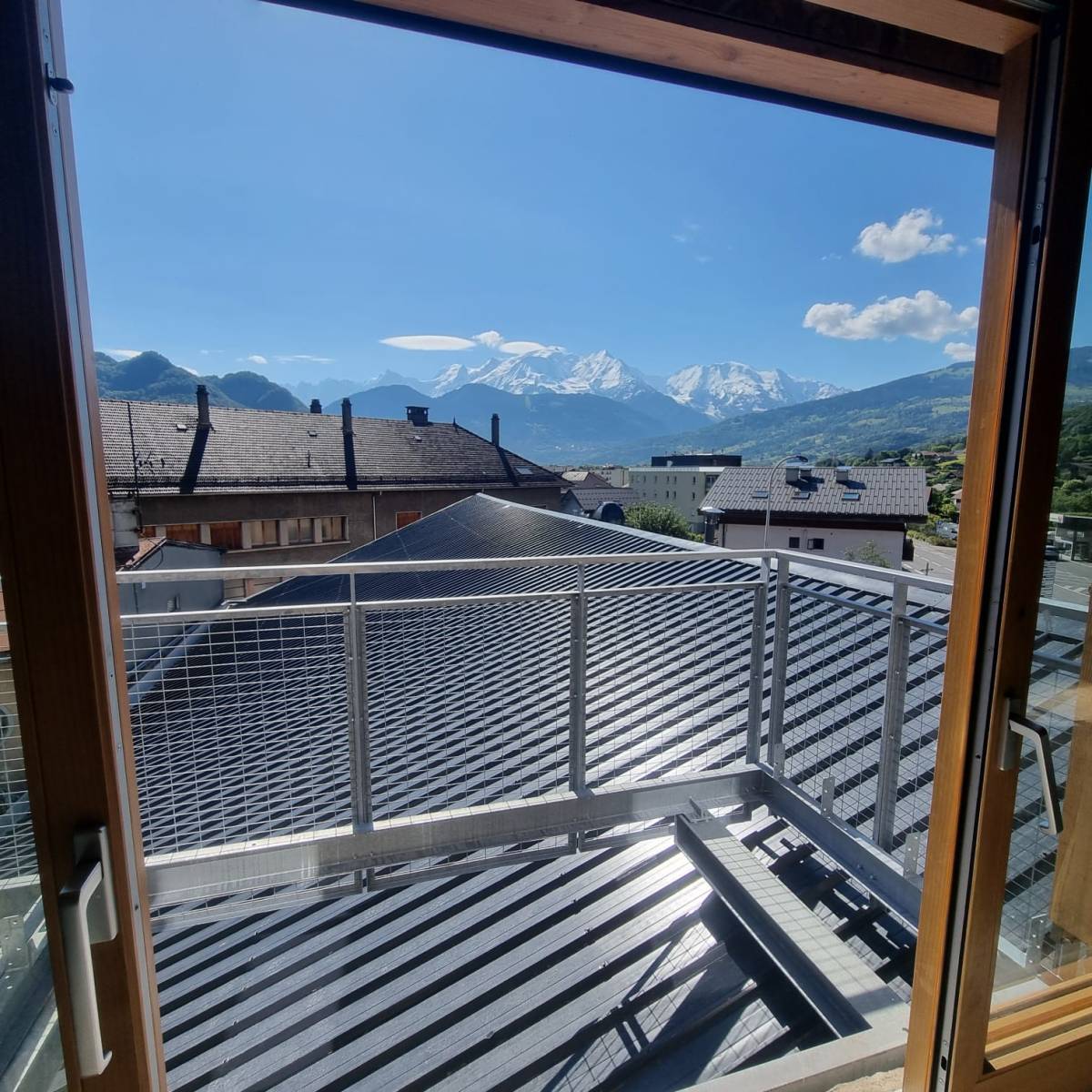

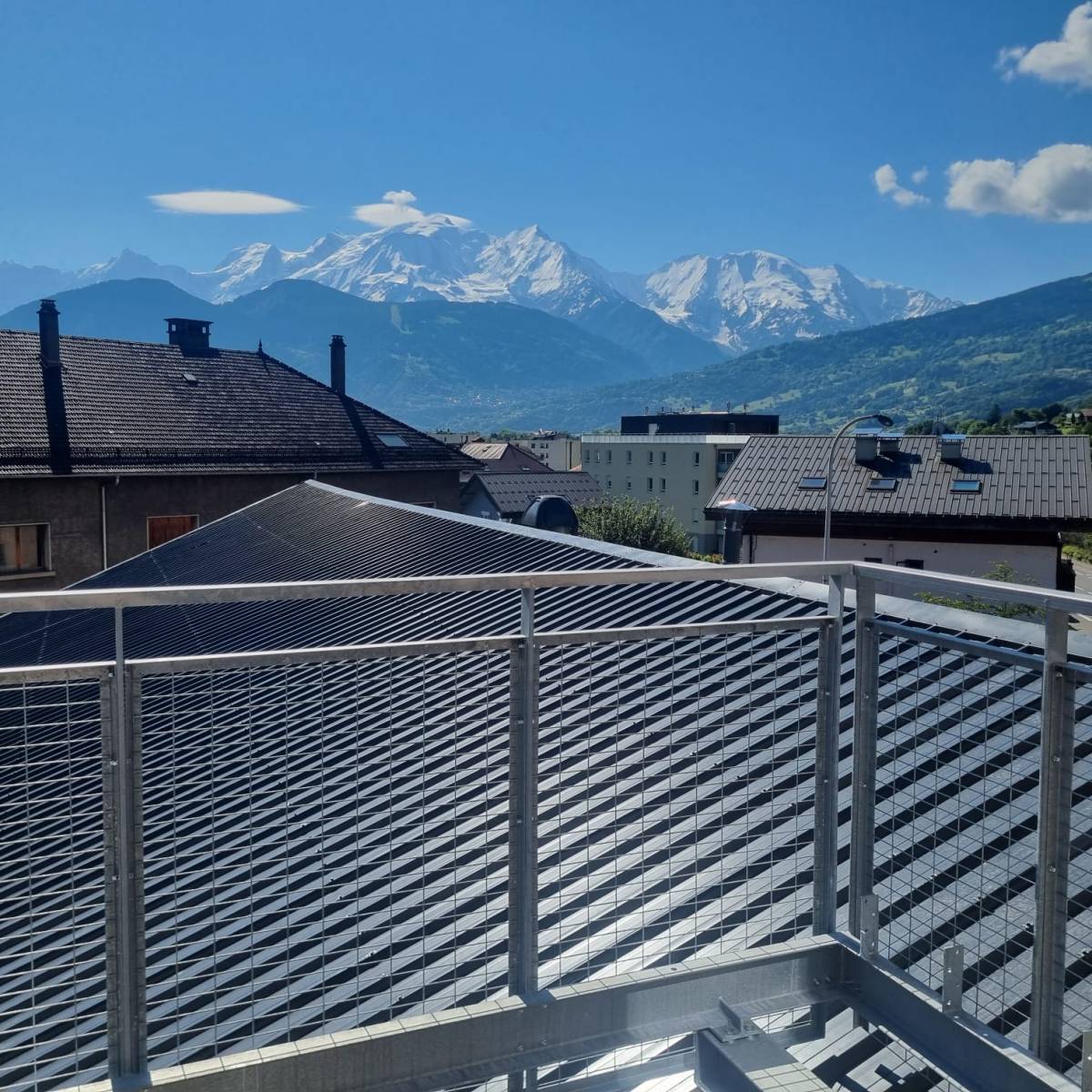

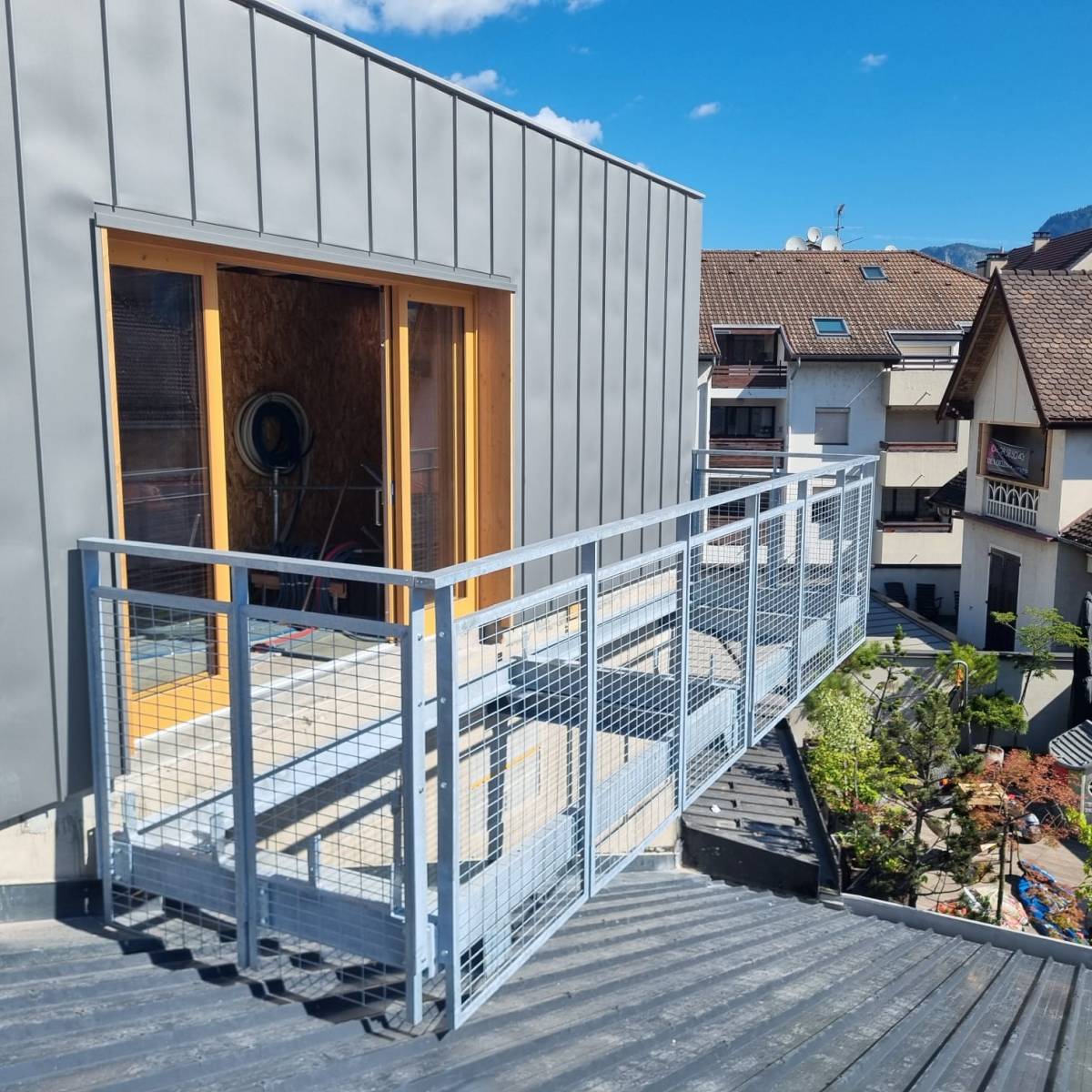

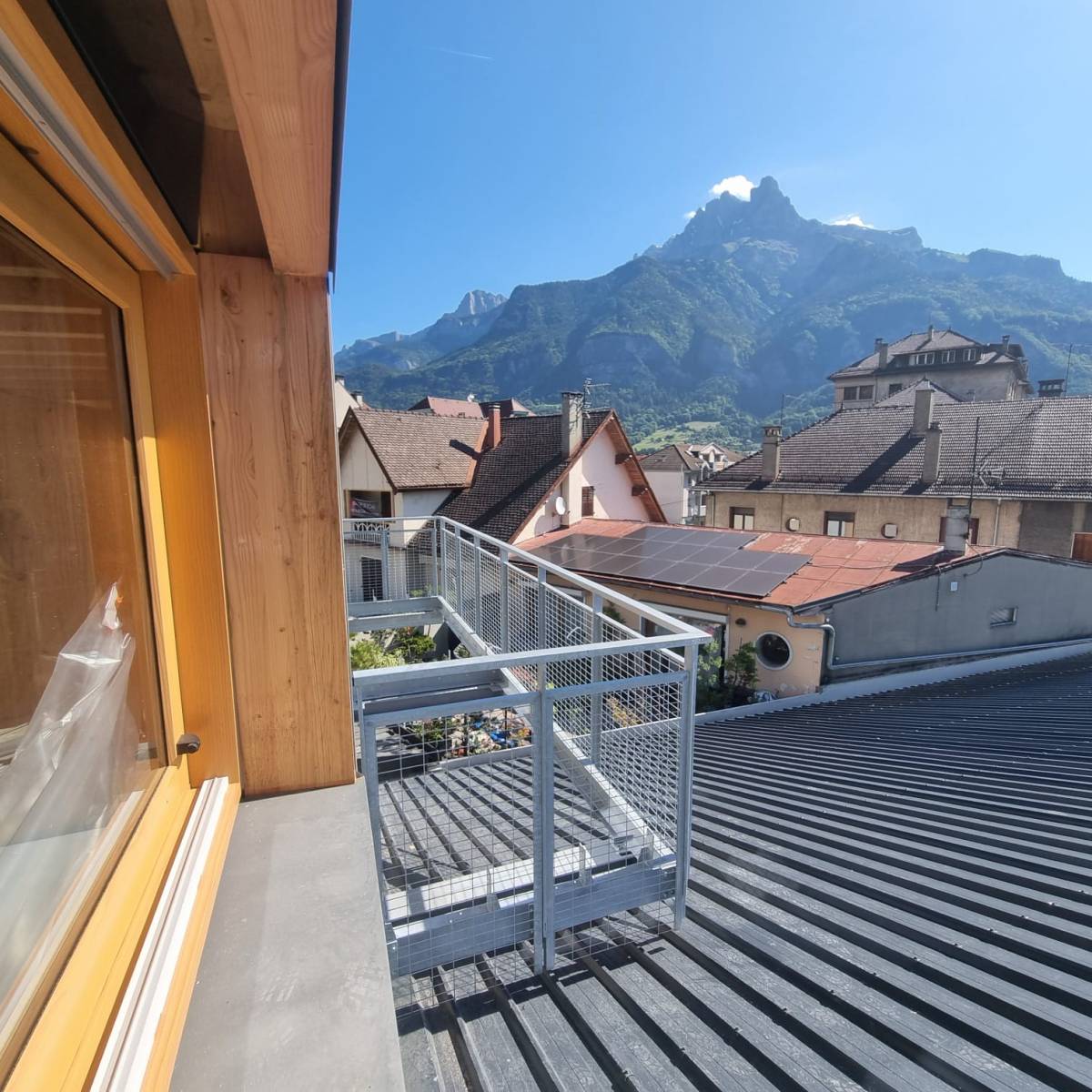

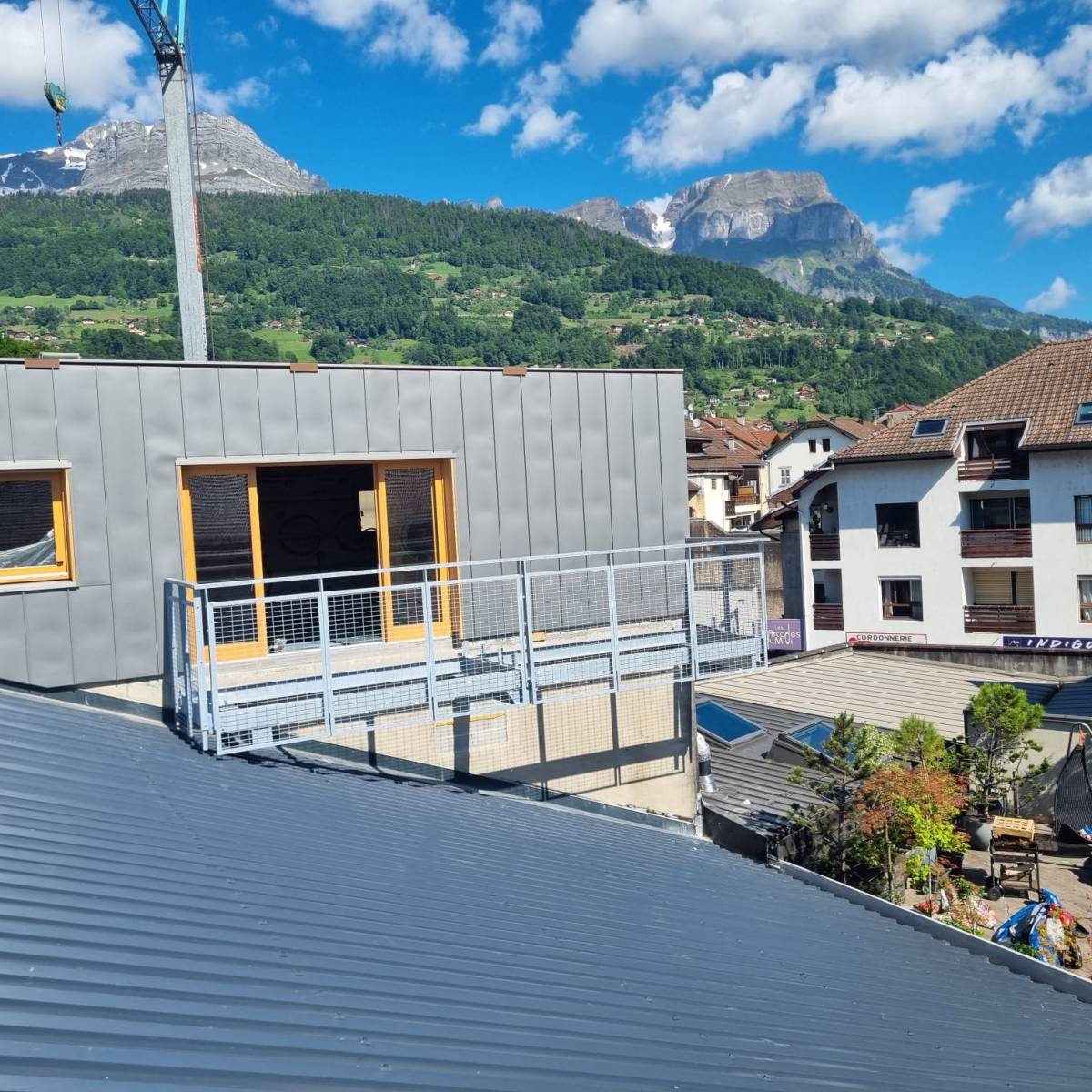

Un garde-corps grillagé de presque 12 mètres linéaires a été fabriqué et posé. Il se compose d’une maille verticale de 100x50 mm en fil d’acier de 4 mm d’épaisseur, soudée fil par fil sur une structure en tube acier 50x30 mm faisant office de main courante. Les poteaux sont réalisés en plat de 50x10 mm, avec des platines verticales permettant leur fixation contre les UPN140.

En complément, une lisse de fenêtre de 8 mètres linéaires a été installée entre les murs. Elle a été réalisée avec une finition en primaire époxy suivie d’un thermolaquage RAL9001, et fixée au mur par vissage.

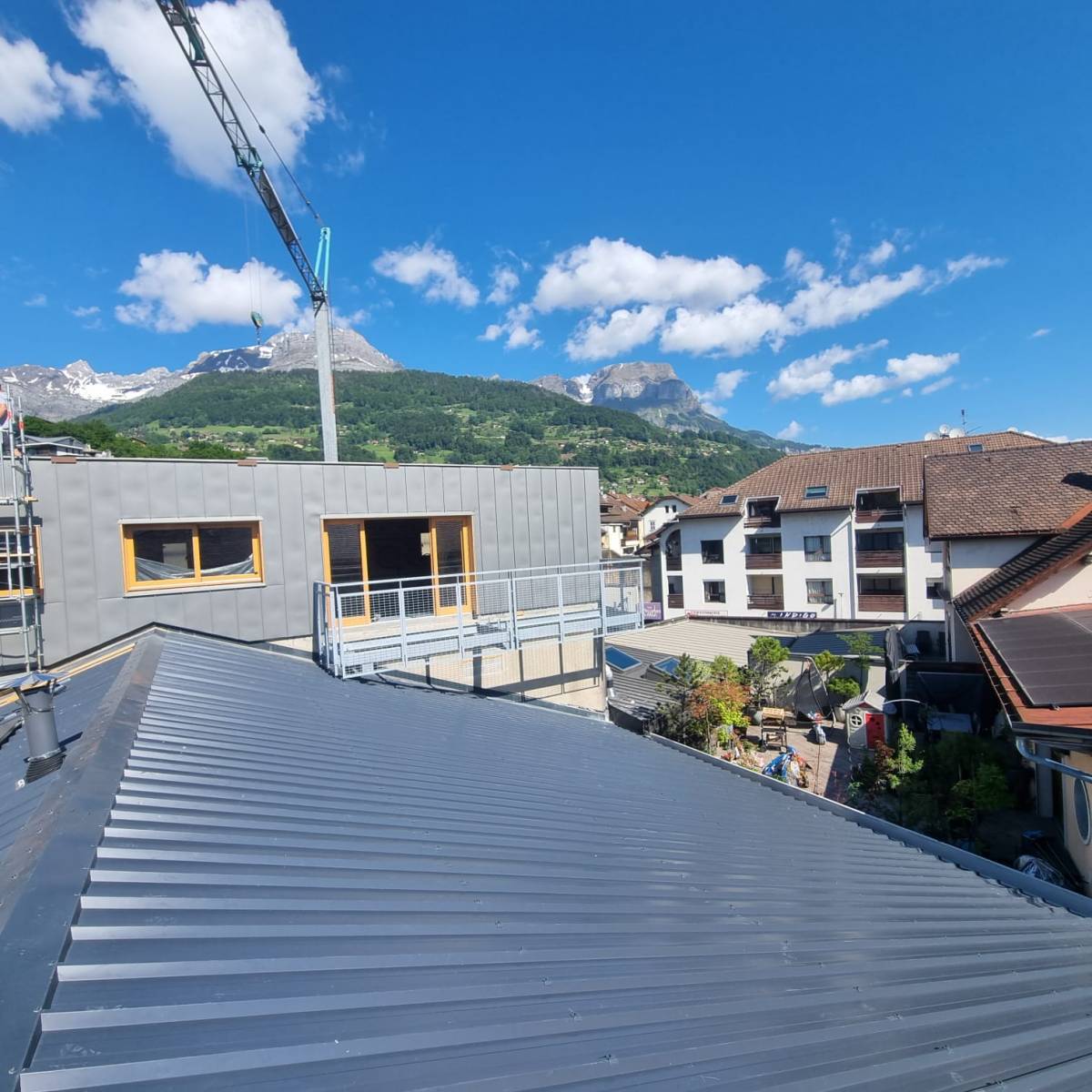

Enfin, l’ensemble de la structure métallique, incluant les éléments porteurs et les garde-corps, a été posé par nos équipes sur site par boulonnage, assurant à la fois robustesse et facilité de démontage éventuel.
